สถานที่กำเนิด:
China Jiangsu
ชื่อแบรนด์:
JWIM
หมายเลขรุ่น:
GX-16-8H

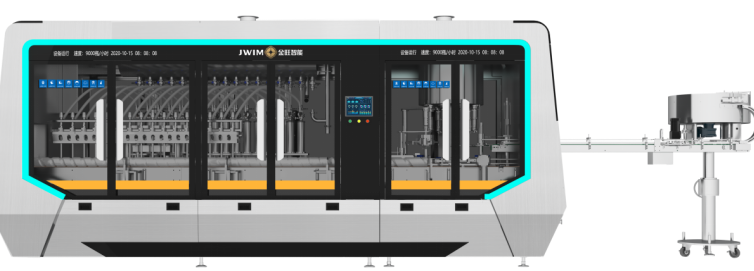

เครื่องบรรจุและปิดฝา GX-16-8H
1.บทนำ
เครื่องบรรจุและปิดฝา GX-16-8H เป็นโครงสร้างแบบอินไลน์ ส่วนการบรรจุใช้หลักการบรรจุแบบจุ่มลงตามเซอร์โวมอเตอร์และการวัดปริมาตร ซึ่งทำให้การบรรจุมีความเร็วสูงและแม่นยำสูง
ส่วนการปิดฝาทำงานร่วมกับการป้อนขวด การปิดฝา การปิดฝา และการนำขวดออก โดยใช้การจับและจัดตำแหน่งฝาสำหรับการปิดฝา ซึ่งไม่ทำให้ขวดและฝาเสียหายในกระบวนการปิดฝา และมีประสิทธิภาพการปิดฝาสูง อัตราการผ่านสูง และการทำงานที่ราบรื่น
2.ขนาดเครื่องจักร
3.พารามิเตอร์ทางเทคนิค
| 1 | ความเร็วในการบรรจุ |
100มล.:≤9000ขวด/ชั่วโมง 1000มล.:≤4600ขวด/ชั่วโมง *กำลังการผลิตจริงจะแตกต่างกันไปตามขนาดผลิตภัณฑ์ วัสดุบรรจุภัณฑ์ และลักษณะของวัสดุ |
| 2 | ประเภทขวด | เส้นผ่านศูนย์กลางขวด Φ40-95มม. ความสูงขวด 90-230มม. |
| 3 | ข้อมูลจำเพาะฝาขวด | เส้นผ่านศูนย์กลางฝา Φ20-70มม. ความสูงฝา 15-40มม. |
| 4 | ความแม่นยำในการวัดปริมาตร |
±2ก. (100มล.); ±3ก. (1000มล.) *ความแม่นยำในการวัดจะแตกต่างกันไปตามลักษณะของวัสดุ ปริมาณการบรรจุ และอุปกรณ์ป้อน |
| 5 | ความสูงของช่องป้อน | 2380มม. |
| 6 | เส้นผ่านศูนย์กลางของช่องป้อน | Dn40 |
| 7 | เส้นผ่านศูนย์กลางภายนอกหัวบรรจุ | Φ18มม. |
| 8 | เส้นผ่านศูนย์กลางภายในขั้นต่ำ | ≥Φ22มม. |
| 9 | แรงดันลม | 0.6-0.8MPa |
| 10 | แหล่งจ่ายไฟ | ~380V 50Hz/7.5KW |
| 11 | น้ำหนัก | ~3500กก. |
| 12 | ขนาดโดยรวม | 5310×1790×2437มม. (ย×ก×ส) |
4.การกำหนดค่าทางไฟฟ้า
| SN | ชื่อ | ยี่ห้อ | |
| 1 | PLC | Schneider | |
| 2 | หน้าจอสัมผัส | Schneider | |
| 3 | อินเวอร์เตอร์ | Schneider | |
| 4 | ระบบเซอร์โว | Schneider | |
| 5 | กระบอกสูบ | FTEC/AIRTAC |
5. กระบวนการทำงาน
6.ข้อได้เปรียบ
6.1 มูลค่าสูง: เครื่องจักรทั้งหมดใช้รูปทรงของรถไฟความเร็วสูง, และสถานะการทำงาน (ข้อมูล) จะแสดงแบบเรียลไทม์, ซึ่งสวยงามและสง่างาม มีความรู้สึกทางเทคโนโลยีสูงและเกรดสูง
6.2 ความอเนกประสงค์ที่แข็งแกร่ง: ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีเกษตร เคมีภัณฑ์ละเอียด เคมีภัณฑ์ในครัวเรือน ปุ๋ย น้ำมัน และอุตสาหกรรมอื่นๆ สำหรับการบรรจุและหมุนขวดอัตโนมัติขนาด 50-1000มล.
6.3 ความเร็วสูง: ใช้การบรรจุแบบจุ่มลงตามอัตโนมัติ, ผลิตภัณฑ์จะบรรจุเสร็จในระหว่างการเคลื่อนที่ ซึ่งช่วยลดเวลาหยุดนิ่งในกระบวนการบรรจุทั้งหมดได้อย่างมาก และหัวบรรจุจะเข้าสู่ขวดโดยอัตโนมัติเพื่อบรรจุ โดยไม่มีวัสดุหกเลอะเทอะ
6.4 มอเตอร์เซอร์โวคู่ขับเคลื่อนกลไกการบรรจุให้เคลื่อนที่ขึ้น ลง ซ้าย และขวา เพื่อให้แน่ใจว่ากระบวนการบรรจุมีความสม่ำเสมอโดยไม่ต้องหยุด
6.5 ความแม่นยำในการบรรจุสูง: Jinwang ใช้การควบคุมโปรแกรม PLC, ระบบสายพานซิงโครนัสขับเคลื่อนด้วยเซอร์โวมอเตอร์ + กลไกยกสกรูที่เสถียร, ซึ่งช่วยให้มั่นใจได้ถึงความแม่นยำสูงของการเคลื่อนที่ของลูกสูบ และบรรลุการบรรจุที่แม่นยำ
6.6 เครื่องบรรจุ การออกแบบก้นกล่องวัสดุแบบโค้ง, เพื่อให้แน่ใจว่าการปล่อยวัสดุสะอาด ไม่มีมุมอับ ไม่มีวัสดุสะสม
6.7 ป้องกันการปนเปื้อนข้าม: หน่วยบรรจุใช้โครงสร้างกระบอกสูบถอด ซึ่งสามารถไล่วัสดุในกระบอกสูบออกได้อย่างสมบูรณ์ หลีกเลี่ยงการปนเปื้อนข้ามของวัสดุได้อย่างมีประสิทธิภาพ
6.8 คุณภาพสูง: ฝาเกลียวเพิ่มฟังก์ชัน การบรรจุก๊าซไนโตรเจนแบบจุ่มลง, แยกวัสดุในขวดจากการสัมผัสกับอากาศ ยืดอายุการเก็บรักษาผลิตภัณฑ์ (ฟังก์ชันนี้เป็นทางเลือก)
6.9 อัตราการปิดฝาสูง: การปิดฝาใช้รูปแบบกริปเปอร์พร้อมแรงบิดแม่เหล็กที่ปรับได้เพื่อให้แน่ใจว่าแรงบิดของผลิตภัณฑ์สำเร็จรูปเป็นไปตามมาตรฐาน
6.10 การเปลี่ยนที่รวดเร็ว: ฝาเกลียวใช้การออกแบบแม่พิมพ์แบบ Quick-fit การเปลี่ยนแม่พิมพ์โดยไม่ต้องใช้เครื่องมือ การเปลี่ยนข้อมูลจำเพาะจะสะดวกและรวดเร็วยิ่งขึ้น
