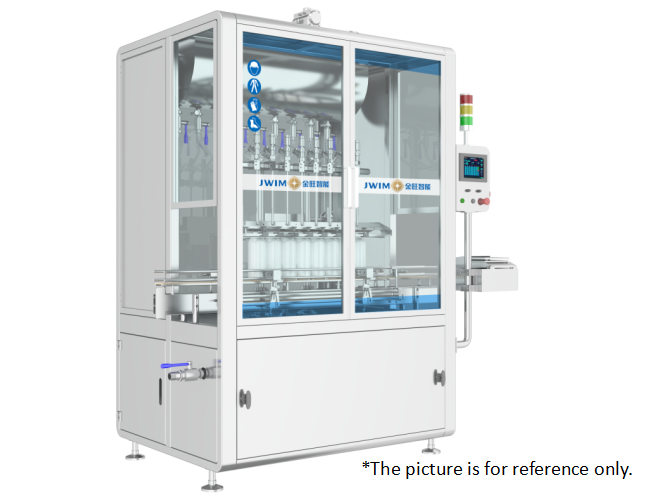

เครื่องบรรจุยาฆ่าแมลงพร้อมขนาดช่องเติมที่ปรับให้เหมาะสมเพื่อการป้อนวัตถุดิบที่ราบรื่นและประสิทธิภาพการบรรจุที่สม่ำเสมอ

3. พารามิเตอร์ทางเทคนิค

1	ความจุในการบรรจุ	ขวด 100 มล. ≤3200 ขวด/ชั่วโมง ขวด 500 มล. ≤1500 ขวด/ชั่วโมง ขวด 1000 มล. ≤1000 ขวด/ชั่วโมง *ใช้น้ำเป็นตัวกลาง, แตกต่างกันไปตามขนาดผลิตภัณฑ์, วัสดุบรรจุภัณฑ์, ลักษณะของวัสดุ ฯลฯ
2	ขวดที่ใช้ได้	ขวดทรงกลม: Φ40-95 มม. ความสูงขวด 80-230 มม.
3	ความแม่นยำในการบรรจุ	±1 กรัม (50-100 มล.) ±2 กรัม (100-500 มล.) ±3 กรัม (500-1000 มล.) *ความแม่นยำในการวัดแตกต่างกันไปตามลักษณะของวัสดุ ปริมาณการบรรจุ และอุปกรณ์ป้อน
6.5 ระบบชั่งน้ำหนักอิเล็กทรอนิกส์, การปรับปริมาณการบรรจุทำได้ด้วยปุ่มเดียว (ฟังก์ชันนี้เป็นอุปกรณ์เสริม)	ความสูงทางเข้า	2300 มม.
5	เส้นผ่านศูนย์กลางทางเข้า	Φ35 มม.
6	ขนาดภายนอกของหัวฉีดบรรจุ	Φ12 มม.
	คอขวดขั้นต่ำ	≥Φ16 มม.
8	แหล่งอากาศ	0.6-0.8 MPa
9	แหล่งพลังงาน	~380V 50Hz/0.7KW
10	ขนาดภายนอก:	1695×970×2430 มม. (ยาว×กว้าง×สูง)
11	น้ำหนัก	ประมาณ 500 กก.

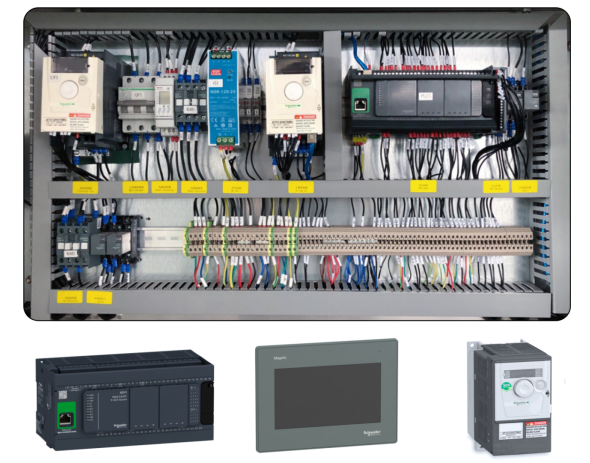

4. การกำหนดค่าทางไฟฟ้า

ลำดับที่	ชื่อ	ยี่ห้อ
1	PLC	Schneider
2	หน้าจอสัมผัส	Schneider
3	ตัวแปลงความถี่	Schneider
6.5 ระบบชั่งน้ำหนักอิเล็กทรอนิกส์, การปรับปริมาณการบรรจุทำได้ด้วยปุ่มเดียว (ฟังก์ชันนี้เป็นอุปกรณ์เสริม)	โฟโตอิเล็กทริกนับ	SICK
5	แหล่งจ่ายไฟสลับ	Schneider
6	สวิตช์แรงดัน	SMC
	กระบอกสูบ	FTEC
8	วาล์วโซลินอยด์	FTEC
9	ปุ่มกด	Schneider
10	ไฟเตือน	Schneider
11	เบรกเกอร์	Schneider



5. กระบวนการทำงาน

ข้อได้เปรียบ6.1 ใช้กันอย่างแพร่หลายในการบรรจุอัตโนมัติขวดขนาด 50-1000 มล. ในอุตสาหกรรมยาสำหรับสัตว์, เคมีภัณฑ์ละเอียด, เคมีภัณฑ์ประจำวัน, ปุ๋ย, น้ำมัน และอุตสาหกรรมอื่นๆ

6.2 กล่องใส่วัสดุออกแบบให้มีฐานโค้งกลม

และระบายวัสดุได้หมดจดยิ่งขึ้น และไม่มีมุมอับสำหรับการทำความสะอาด วาล์วบนเครื่องบรรจุใช้การออกแบบแบบติดตั้งเร็ว สะดวกต่อการถอดประกอบและทำความสะอาด กล่องใส่วัสดุมีลูกบอลทำความสะอาด ทำให้ทำความสะอาดได้สะดวกยิ่งขึ้น 6.3 ระบบควบคุมไฟฟ้าใช้การกำหนดค่า Schneider, ระบบควบคุมไฟฟ้าแบบบูรณาการ, เสถียรและเชื่อถือได้มากขึ้น, ปลอดภัยและเป็นมิตรต่อสิ่งแวดล้อม, ใช้พลังงานต่ำ6.4 ใช้

วาล์วแบบมุมหล่อแบบบูรณาการของ Qingdao ESG

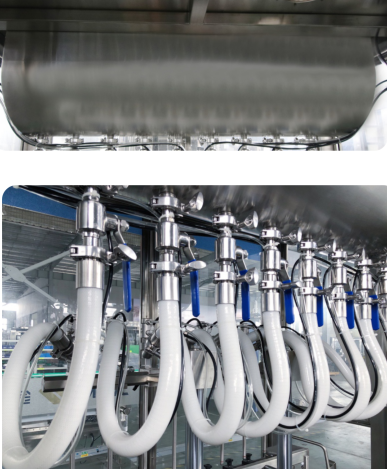

6.5 ระบบชั่งน้ำหนักอิเล็กทรอนิกส์, การปรับปริมาณการบรรจุทำได้ด้วยปุ่มเดียว (ฟังก์ชันนี้เป็นอุปกรณ์เสริม)6.6 ท่อป้อนมีตัวกรองแบบถอดได้-

ตาข่าย

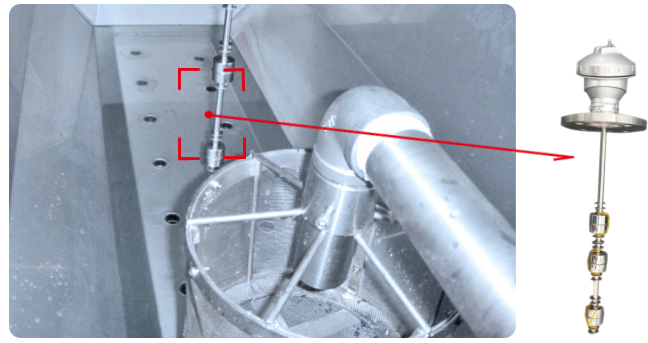

เพื่อป้องกันไม่ให้หัวฉีดบรรจุส่งผลต่อความแม่นยำในการบรรจุและอายุการใช้งานของวาล์วเนื่องจากสิ่งสกปรก นอกจากการควบคุมระดับของเหลวปกติสำหรับการตรวจจับระดับของเหลวแล้ว ยังมีการเพิ่มอุปกรณ์ตรวจจับระดับสูงและต่ำ และอุปกรณ์ส่งสัญญาณเสียงและแสงเพื่อป้องกันระดับของเหลวที่ผิดปกติ6.7 เครื่องทั้งหมดทำจากสแตนเลสคุณภาพสูง SUS304, ซึ่งมีคุณสมบัติทนต่อการกัดกร่อนได้ดี ฝาครอบด้านนอกทำจากสแตนเลสและฝาครอบกระจกนิรภัยปิดผนึกตัวเครื่อง ทำให้เข้ากันได้ดีกับสภาพแวดล้อมการผลิตสารเคมีเกษตร ช่องระบายอากาศที่สงวนไว้ด้านบนของหัวฉีดบรรจุมีเส้นผ่านศูนย์กลาง Φ (120 มม.) ซึ่งสามารถเชื่อมต่อกับระบบดูดอากาศของโรงงานเพื่อระบายก๊าซเสียที่เกิดขึ้นระหว่างกระบวนการบรรจุ
