สถานที่กำเนิด:
China Jiangsu
ชื่อแบรนด์:
JWIM
หมายเลขรุ่น:
DXD-180DJ

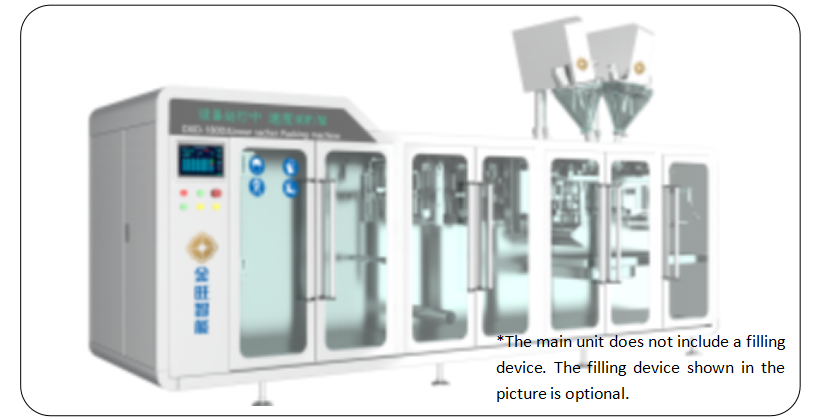

DXD-180DJเครื่องบรรจุแผ่นหนังแนวราบอัตโนมัติ
1การนําเข้า
เครื่องจักรหลักมีลักษณะรถไฟความเร็วสูงที่ได้รับสิทธิบัตร การแสดงข้อมูลในเวลาจริง และเครื่องจักรบรรจุสินค้าที่มีความฉลาดในอุตสาหกรรม 4.0 ล่าสุด
DXD-180DJ เครื่องกระเป๋ากระเป๋าแนวราบแบบอัตโนมัติเต็ม รวมถึงการปลดแผ่นยนต์, การสร้างกระเป๋า, การปิดท้ายกระเป๋า, การปิดตั้ง, การดึงกระเป๋า servo, การตัด, การตรวจสอบการเปิดกระเป๋าการเปิดและเติมถุง, การถ่ายทอดถุงและการกําจัดฝุ่นถุง.กลไกเช่นการปิดกระเป๋าบนใช้มอเตอร์ที่จะขับเคลื่อนแต่ละแคมบนแกนหลักเพื่อดําเนินการที่ประสานของกลไกแต่ละกลไกและ Encoder บนแกนหลัก Feedback สัญญาณตําแหน่งภายใต้การควบคุมโปรแกรมของ PLC,หนังม้วน → การสร้างกระเป๋า → การทํากระเป๋า → ฟังก์ชั่นประกอบด้วย การเปิดและตรวจสอบกระเป๋า→การเติม→การกําจัดฝุ่นกระเป๋า→การปิด→การขนส่งสินค้าเสร็จ, และสุดท้าย การปักกล่องมือหรือการปักกล่อง
อุปกรณ์หลักใช้การปิดเส้นแบบมาตรฐาน โดยการเปลี่ยนเครื่องเติม อุปกรณ์สามารถเติมวัสดุต่าง ๆ เช่น สับ, กระจก,สารประกอบที่สามารถหลอมออกได้เครื่องจักรทั้งตัวทําจากสแตนเลส SUS304 ซึ่งมีผลต่อการต่อต้านการกัดกร่อนที่ดีต่อวัสดุที่กัดกร่อนสูงกล่องกระจกกระชับกระจกภายนอกป้องกันฝุ่นจากการรั่วไหลและเป็นมิตรต่อสิ่งแวดล้อมและปลอดมลพิษ.

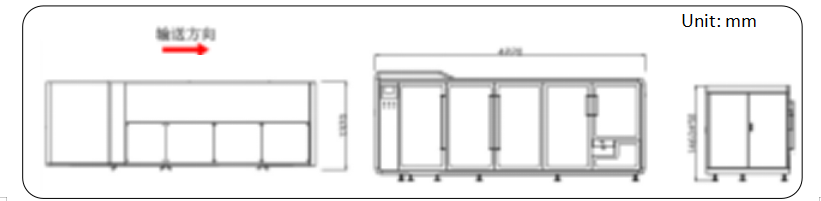

2.ขนาดของอุปกรณ์
3.ปริมาตรเทคนิค
| 1 | ความสามารถในการผลิต |
ถุงเดียว: 50g: 30-43 ถุง/นาที; 100g: 30-40 ถุง/นาที กระเป๋าคู่/กระเป๋าเดียวคู่: 80-120 กระเป๋า/นาที *ศักยภาพการผลิตที่แท้จริงแตกต่างกันขึ้นอยู่กับขนาดของผลิตภัณฑ์ วัสดุบรรจุ วัสดุลักษณะวัสดุ เป็นต้น |
| 2 | ประเภทถุงที่ใช้ | กระเป๋าเดียว กระเป๋าสอง กระเป๋าเดียว |
| 3 | ขนาดของแพคเกจ |
กระเป๋าเดียว: 70×100mm (ขั้นต่ํา) 180×210mm (สูงสุด) กระเป๋าคู่/กระเป๋าเดียวคู่: 70×100mm (ขั้นต่ํา) 90×160mm (สูงสุด) |
| 4 | ความจุในการบรรจุ |
ปริมาณเต็มสูงสุด: 200 ml *ระยะความจุในการเติมอาหารแตกต่างกันขึ้นอยู่กับคุณสมบัติทางกายภาพของวัตถุดิบและอุปกรณ์อาหาร |
| 5 | การ เติม เติม อย่าง แม่น |
± 0.5 กรัม (50 กรัม); ± 1 กรัม (100-200 กรัม); *ความแม่นยําในการวัดแตกต่างกันขึ้นอยู่กับลักษณะของวัสดุ, ปริมาณการเติมและอุปกรณ์การให้อาหาร |
| 6 | ขนาดหนังม้วน | กว้างภายใน: Φ70-80mm กว้างภายนอก: ≤Φ500mm |
| 7 | กว้างของท่อกําจัดฝุ่น | Φ59mm |
| 8 | พลัง | AC380V สามเฟส 50Hz/5.6KW |
| 9 | การบริโภคลม | 700 ลิตร/นาที |
| 10 | ขนาดของอุปกรณ์ | 4220 × 1370 × 1460 มิลลิเมตร (L × W × H) |
| 11 | น้ําหนัก | ประมาณ 2,150 กิโลกรัม |
4ข้อดี
1 การปล่อยหนังและการให้หนังเป็นอาหารอัตโนมัติ2รหัสริบบอน (ไม่จําเป็น)3การสร้างหนัง4ตราล่าง5เครื่องประทับกลาง
6 ปิดตั้ง7แหลมเพชร (ไม่จํากัด)8การตัดจริง9 กระเป๋าเก็บเซอร์โว10การตัด (ไม่จํากัด)
11 เปิดกระเป๋า12 การตรวจจับการเปิดถุง13 เติม x214 การกําจัดฝุ่นกระเป๋าผนึกด้านบน 1516ผลิตสินค้าเสร็จ
5.การปรับแต่งไฟฟ้า
| SN สาธารณรัฐ | ชื่อ | ยี่ห้อ | |
| 1 | PLC | ชไนเดอร์ | |
| 2 | หน้าจอสัมผัส | ชไนเดอร์ | |
| 3 | เครื่องแปลงความถี่ | ชไนเดอร์ | |
| 4 | ระบบเซอร์เวอร์ | ชไนเดอร์ | |
| 5 | เครื่องตรวจจับสัญลักษณ์สี | ซันซ์ วิชั่นญี่ปุ่น | |
| 6 | การเปลี่ยนปัสดุพลังงาน | ชไนเดอร์ | |
| 7 | เครื่องกําเนิดแวกลื่น | SMC | |
| 8 | พัดลมเย็น | SUNON | |
| 9 | เครื่อง Encoder | OMRON | |
| 10 | ปุ่ม | ชไนเดอร์ | |
| 11 | เครื่องตัด | ชไนเดอร์ |
6.Aข้อเสีย
6.1 ใช้งานง่าย
6.1.1อุปกรณ์ตรวจจับฟิล์มอิสระถูกวางอยู่ด้านหน้าของอุปกรณ์ดึงฟิล์มเพื่อลดความผิดพลาด
6.1.2กลไกยืดหนังใหม่: เพิ่มกลไกยืดหนังข้างเพื่อทําให้มันมั่นคงมากขึ้น
6.1.3. การตรวจจับการเปิดกระเป๋าทางกล: การตรวจสอบการเปิดกระเป๋าทางกลและฟังก์ชันตรวจจับอัตโนมัติทําให้มีอัตราการผ่านการเปิดกระเป๋าที่สูง หากกระเป๋าไม่ได้เปิดหรือกระเป๋าถูกเปิดไม่ครบจะไม่มีวัสดุเพิ่มขึ้นและวัสดุจะไม่เสียทําให้ผู้ใช้บริการประหยัดค่าใช้จ่ายในการผลิต
6.1.4ระบบดึงกระเป๋าเซอร์โว: การเชื่อมต่อโดยตรงของมอเตอร์เซอร์โวลดความผิดพลาดช่องว่างของฟิล์ม และการปรับความกว้างกระเป๋าสามารถเสร็จสิ้นด้วยการใส่หนึ่งคีย์บนจอสัมผัสส่งผลให้มีการสูญเสียวัสดุบรรจุที่น้อยลง.
6.1.5 การปิดตั้งเร็วและง่ายในการฉีก และส่วนที่ฉีกง่ายถูกปรับโดยวงล้อมือ ไม่จําเป็นต้องมีเครื่องมือในการเปลี่ยนรายละเอียด ซึ่งรวดเร็วและสะดวก
6.1.6การกําจัดฝุ่นถุงฝุ่น: ปฏิบัติการกําจัดฝุ่นถุงฝุ่น, การขับเคลื่อนมอเตอร์ sweep หายฝุ่น, แก้ปัญหาของฝุ่นการสับซ้อนที่ปากถุง, และรับประกันอัตราความสําเร็จของการปิด.
6.1.7. มันใช้เทคโนโลยีของการเชื่อมต่อที่ขับเคลื่อนโดยมอเตอร์ที่ขับเคลื่อนด้วยไม้, ซึ่งมีความแม่นยําในการทํางานที่สูงกว่าและไม่มีความเบี่ยงเบนสถานะ
6.1.8สถานะการทํางาน (ข้อมูล) ของเครื่องจักรทั้งหมดถูกนําเสนอในเวลาจริง (ชัดเจนในสายตาเดียว)
6.2 ส่วนหลักถูกทําจากวัสดุโลหะที่มีคุณภาพสูง มีความทนทานต่อการสกัดและทนทานต่อการกัดกร่อนที่ดีกว่า
6.3 ปลอดภัยกว่า
6.3.1หน่วยควบคุมอุณหภูมิที่บูรณาการ: การติดตามการเปลี่ยนแปลงอุณหภูมิในเวลาจริงทําให้การทํางานชัดเจนทันทีนี้มีประสิทธิภาพควบคุมกลไกการปิดความร้อนเพื่อรับประกันความน่าเชื่อถือในการปิดและทําให้ผลิตภัณฑ์บรรจุง่ายในการใช้งานและดูดี.
6.3.2การควบคุมการทํางานกลาง: กล่องปุ่มการทํางานอิสระ, มีฟังก์ชันเช่นการปรับปริมาณ, การแก้ไขปัญหาและการวิ่ง, ทําให้การทํางานสะดวกสบายมากขึ้น
6.3.3การปรับปรุงหลักของเครื่องจักรทั้งหมดรับใช้ระบบ Schneider Electric (PLC เครื่องควบคุมโปรแกรม, ผิวหน้ามนุษย์-เครื่องจักร, ระบบ servo, เครื่องแปลงความถี่, การสลับปัจจัยพลังงาน, ฯลฯ)อันไหนปลอดภัยกว่า, ที่น่าเชื่อถือมากขึ้น, ประสิทธิภาพและมิตรต่อสิ่งแวดล้อม, และนําคุณการบริโภคพลังงานที่ประหยัดมากขึ้น. .
6.3.4การป้องกันความปลอดภัยหลายอย่าง (การตรวจสอบรหัสสี, เครื่องผลิตแอกุ๊ม SMC ของญี่ปุ่น, เครื่องประมวลผลแหล่งอากาศที่มีการตรวจสอบความดันอากาศ,ป้องกันลําดับระยะพลังงาน) เพื่อเพิ่มความมั่นคงและความน่าเชื่อถือในการทํางานของอุปกรณ์.
6.4โครงสร้างใหม่:มันใช้รูปแบบของเล็บคู่เพื่อเพิ่มศักยภาพการผลิต สําหรับการเติมถุงเดียว ความสามารถการผลิตเป็นสองเท่าจากพื้นฐานเดิม(ส่วนนี้เป็นตัวเลือก)
6.5ใช้กลไกการฉีกแยกที่อิสระกระบอกขับเคลื่อนเครื่องตัดเพื่อตอบแทนเพื่อบรรลุผลการฉีกที่ง่ายที่จะฉีกและสวยงาม ผลการใช้งานของมันมากเกินกว่าการฉีกบล็อกร้อนและอุปกรณ์การฉีกขาดมีอุปกรณ์เก็บเศษขยะ.(ส่วนนี้เป็นตัวเลือก)
