สถานที่กำเนิด:
China Jiangsu
ชื่อแบรนด์:
JWIM
หมายเลขรุ่น:
FXJ-1(DY)

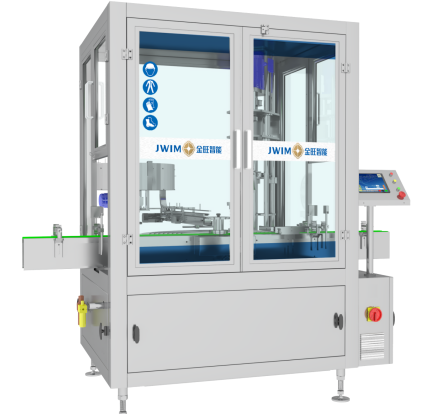

FXJ-1(DY) เครื่องปิดฝาอัตโนมัติ
1. บทนำ
เครื่องปิดฝาอัตโนมัติ FXJ-1(DY) ใช้การออกแบบการจัดการฝาแบบจานหมุน การป้อนฝาแบบตะขอ และวิธีการที่ฝาจะถูกใส่เข้าไปในหัวปิดฝาก่อนทำการปิด ซึ่งช่วยให้มั่นใจในอัตราการปิดฝาที่ผ่านเกณฑ์
ด้วยการเปลี่ยนอุปกรณ์ปิดฝาที่แตกต่างกัน สามารถทำการปิดฝาได้หลากหลายรูปแบบ ทั้งฝาเกลียวพลาสติก ฝาอะลูมิเนียม และฝาแบบกดปิด มีการออกแบบที่ยืดหยุ่น ใช้งานง่าย และที่สำคัญ สามารถเปลี่ยนการทำงานปิดฝาภาชนะที่แตกต่างกันได้ในเวลาอันสั้น
2.ขนาดเครื่องจักร
3.พารามิเตอร์ทางเทคนิค
| 1 | กำลังการผลิต |
≤1200 BPH *กำลังการผลิตจริงจะแตกต่างกันไปตามขนาดผลิตภัณฑ์ วัสดุบรรจุภัณฑ์ ลักษณะของวัสดุ ฯลฯ |
| 2 | ประเภทขวดที่ใช้ได้ |
ขวดกลม Φ90-140 มม. H 230-340 มม. ขวดสี่เหลี่ยม L 90-250 มม. W 90-140 มม. H 230-340 มม. |
| 3 | ข้อมูลจำเพาะฝาขวด | Φ25-60 มม. H20-40 มม. |
| 4 | อัตราการผ่านเกณฑ์ | 99.9% |
| 5 | แรงดันลม | 0.6-0.8MPa |
| 6 | แหล่งจ่ายไฟฟ้า | ~220V 50Hz |
| 7 | กำลังไฟฟ้า | 1.5KW |
| 8 | น้ำหนัก | 680Kg |
| 9 | ขนาดโดยรวม | 2130×1925×2040 มม. (L×W×H) |
4.การกำหนดค่าทางไฟฟ้า
| SN | ชื่อ | ยี่ห้อ | |
| 1 | PLC | Schneider | |
| 2 | หน้าจอสัมผัส | Schneider | |
| 3 | อินเวอร์เตอร์ | Schneider | |
| 4 | โฟโตอิเล็กทริกนับ | SICK | |
| 5 | สวิตช์พรอกซิมิตี้ | Schneider | |
| 6 | กระบอกลม | FTEC/AIRTAC |
5.กระบวนการทำงาน
① การจัดการฝา (การจัดการฝาแบบจานหมุน ฝาหงายเข้าสู่ร่องฝา ฝาคว่ำจะถูกดีดกลับไปยังอุปกรณ์จัดการฝา)
② การป้อนขวด (ใช้ดาวล้อในการป้อนขวด หนึ่งสถานีต่อหนึ่งขวด)
③ การจับฝา (ใช้ตะขอเครื่องจักรในการหยิบฝา ส่งไปยังหัวปิดฝา หัวปิดฝาจะจับฝา)
④ การขันฝา (ใช้จานดาวล้อในการกำหนดตำแหน่ง รูปแบบการปิดฝาแบบกดขวดให้แน่น)
⑤ การนำขวดออก (การปิดฝาเสร็จสมบูรณ์และนำขวดออกจากอุปกรณ์)
6. ประเภทขวดที่ใช้ได้
ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีเกษตร เคมีภัณฑ์ละเอียด เคมีภัณฑ์ในครัวเรือน ปุ๋ย น้ำมัน และอุตสาหกรรมอื่นๆ สำหรับการปิดฝาขวดขนาด 1-5 ลิตรโดยอัตโนมัติ
7. ข้อได้เปรียบ
7.1 อัตราการผ่านเกณฑ์สูง: แรงบิดปรับได้ หัวปิดฝาใช้การออกแบบแบบสามกรงเล็บ ซึ่งช่วยให้มั่นใจได้ว่าฝาจะไม่เสียหายในระหว่างกระบวนการปิดฝา และการจับฝาจะมั่นคงยิ่งขึ้นในการปิดฝา7.2 ความอเนกประสงค์สูง: การเปลี่ยนจานดาวล้อที่แตกต่างกันสามารถทำให้ขวดกลมและขวดสี่เหลี่ยมใช้งานได้หลากหลาย7.3 ระบบอัจฉริยะและขั้นสูง ปิดเครื่องอัตโนมัติเมื่อไม่มีขวด เริ่มทำงานเมื่อมีขวด
(ที่จับหันไปข้างหน้า ปากถังวิ่งไปข้างหลัง)7.4 ตัวปรับฝาสั่นสะเทือน การปรับที่ง่ายและมั่นคง อัตราการผ่านเกณฑ์สูง(ฝาครอบเก็บเสียงเป็นทางเลือก)
7.5 เครื่องหลักมีกลไกคลัตช์ที่จุดส่งกำลัง (ภาพด้านล่างซ้าย) จะคลัตช์อัตโนมัติเมื่อมีขวดติดขัดหรือแรงบิดแกนหมุนเกินพิกัด และหยุดเครื่องเพื่อแจ้งเตือน7.6 ทางออกขวดมีกระบอกลมจับขวด (ภาพด้านล่างขวา) เพื่อให้การทำงานราบรื่นและมั่นคง
