สถานที่กำเนิด:
China Jiangsu
ชื่อแบรนด์:
JWIM
หมายเลขรุ่น:
เอฟเอ็กซ์-6เอเอส

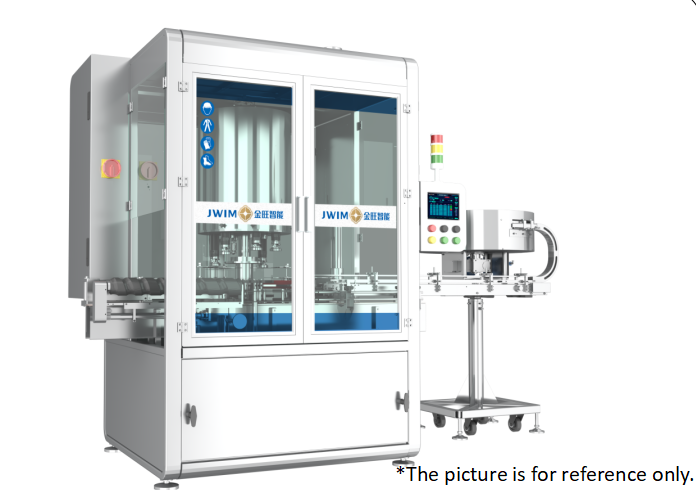

FX-6AS เครื่องปิดฝาอัตโนมัติแบบหมุน
1. บทนำ
เครื่องนี้รวมการป้อนถัง การจัดการฝา การปิดฝา และการนำถังออก ใช้การจับฝาเพื่อกำหนดตำแหน่งการปิดฝา และเครื่องทั้งระบบเป็นโครงสร้างแบบหมุน ในกระบวนการปิดฝา จะไม่มีการทำลายถังหรือฝา ประสิทธิภาพการปิดฝาสูง อัตราการผ่านสูง การทำงานราบรื่น การใช้งานหลากหลาย และสามารถเทียบเคียงกับผลิตภัณฑ์ต่างประเทศที่คล้ายคลึงกันได้
เครื่องนี้เหมาะสำหรับถังแก้วหรือพลาสติกทุกชนิดที่มีข้อกำหนดต่างๆ สำหรับการขันฝาด้านนอกอัตโนมัติ โดยใช้ที่จับฝาเพื่อจับฝาที่ลำเลียงโดยแผ่นขูด ในระหว่างการหมุนของถัง จะทำการขันฝาด้านนอกให้เสร็จสมบูรณ์ เครื่องทั้งระบบใช้การควบคุม PLC, หน้าจอสัมผัสแบบมนุษย์-เครื่องจักร การทำงานสะดวกและเข้าใจง่าย
2.ขนาดเครื่องจักร
3.พารามิเตอร์ทางเทคนิค
| 1 | กำลังการผลิต |
≤7500BPH *กำลังการผลิตจริงจะแตกต่างกันไปตามขนาดผลิตภัณฑ์ วัสดุบรรจุภัณฑ์ ลักษณะของวัสดุ ฯลฯ |
| 2 | อัตราการผ่านคุณสมบัติ | 99.9% |
| 3 | ประเภทถังที่ใช้ได้ | เส้นผ่านศูนย์กลาง Φ40-95 มม. สูง 80-250 มม. |
| 4 | ข้อมูลจำเพาะของฝา | เส้นผ่านศูนย์กลาง Φ20-70 มม. สูง 20-40 มม. |
| 5 | จำนวนหัวปิดฝา | 6 ชิ้น |
| 6 | แรงดันลม | 0.6-0.8MPa |
| 7 | แหล่งจ่ายไฟฟ้า | ~380V 50Hz |
| 8 | กำลังไฟ | 2.53KW |
| 9 | น้ำหนัก | 1600Kg |
| 10 | ขนาดโดยรวม | 1995×1300×2246 มม. (ยาว×กว้าง×สูง) |
4.การกำหนดค่าทางไฟฟ้า
| SN | ชื่อ | ยี่ห้อ | |
| 1 | PLC | Schneider | |
| 2 | หน้าจอสัมผัส | Schneider | |
| 3 | อินเวอร์เตอร์ | Schneider | |
| 4 | โฟโตอิเล็กทริกนับ | SICK | |
| 5 | สวิตช์พรอกซิมิตี้ | Schneider |
5.กระบวนการทำงาน

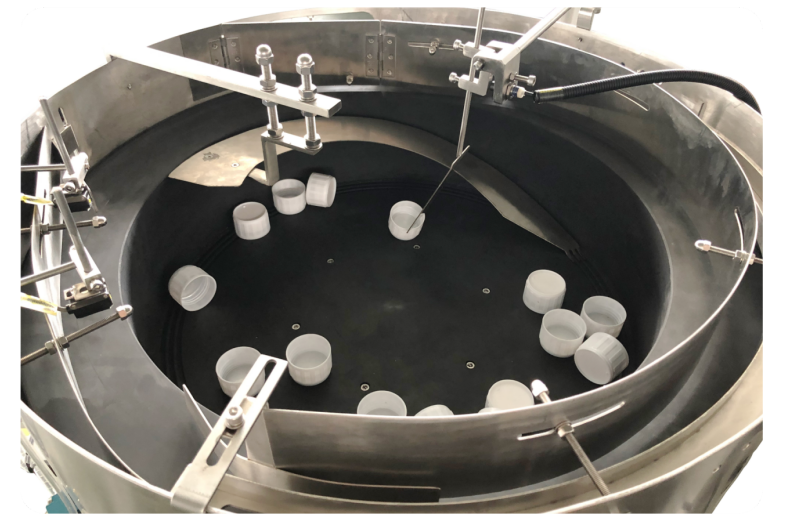

① การจัดการฝา (การจัดการฝาแบบจานหมุน ฝาที่หงายขึ้นจะเข้าสู่ร่องฝาที่ตก ฝาที่คว่ำจะถูกดีดกลับไปยังอุปกรณ์จัดการฝา)

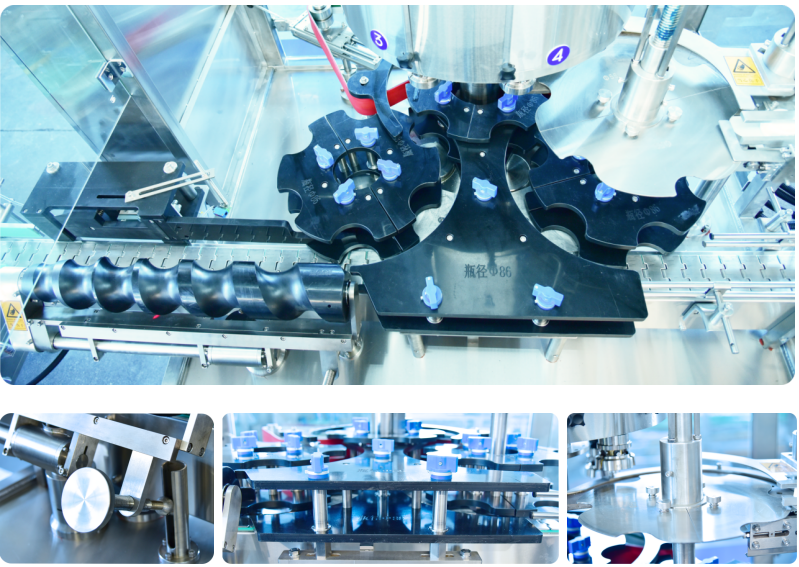

② การป้อนถัง (ใช้สกรูเพื่อแยกถังเข้าสู่ถัง)
③ การป้อนฝา (ฝาบนสายพานลำเลียงฝาจะถูกขูดเข้าสู่รางจับฝาโดยจานขูดฝา)
④ การจับฝา (จับฝาบนรางโดยเครื่องมือจับ พร้อมสำหรับการปิดฝา)
⑤ การปิดฝา (เริ่มปิดฝา การวางตำแหน่งด้วยจานดาว)
⑥ การนำถังออก (สิ้นสุดการขันเกลียว ถังจะถูกนำออกจากอุปกรณ์โดยจานดาวนำถังออก)
6. ประเภทถังที่ใช้ได้
ใช้กันอย่างแพร่หลายในอุตสาหกรรมเคมีเกษตร ยาปศุสัตว์ เคมีภัณฑ์ละเอียด เคมีภัณฑ์ในครัวเรือน ปุ๋ย น้ำมัน และอุตสาหกรรมอื่นๆ สำหรับการปิดฝาอัตโนมัติขนาด 50-1000 มล.
7. ข้อดี
7.1 อัตราการผ่านการปิดฝาสูง
แรงบิดปรับได้ สะดวกและรวดเร็ว มีเสถียรภาพดี7.2 ความอเนกประสงค์ที่ดี:สำหรับฝาประเภทต่างๆ จะเลือกหัวจับฝาเกลียวที่เหมาะสม และยังใช้ได้กับฝาป้องกันการงัดแงะ ฝาหมวกฟาง
7.3 การออกแบบแม่พิมพ์แบบ Quick-fitการเปลี่ยนแม่พิมพ์โดยไม่ต้องใช้เครื่องมือและตามประเภทถังที่แตกต่างกัน การแกะสลักโลโก้แม่พิมพ์ การเปลี่ยนข้อกำหนดถังจะสะดวกและรวดเร็วยิ่งขึ้น เวลาในการเปลี่ยนประเภทถังสั้น

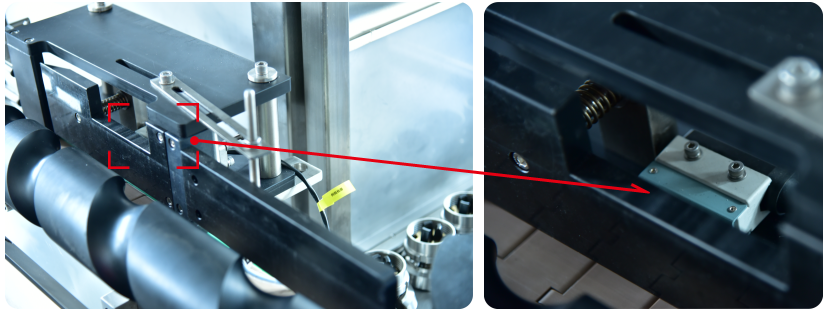

7.4 อิงตามการผลิตที่ปลอดภัย① เครื่องปิดฝามาพร้อมกับสวิตช์ตรวจจับขวดคว่ำ ขวดติด เมื่อมีถังคว่ำหรือถังติด เครื่องจะปิดอัตโนมัติ เพื่อหลีกเลี่ยงความเสียหายต่อเกลียวหรือจานดาว ② สวิตช์จำกัดคลัตช์สำหรับไดรฟ์ทั้งหมด
เมื่อถังติดขัดที่จานดาวเข้า-ออก หรือแรงบิดของแกนหมุนเกินกำหนด คลัตช์จะทำงานอัตโนมัติและปิดเครื่องพร้อมสัญญาณเตือน เพื่อป้องกันความเสียหายต่ออุปกรณ์และยืดอายุการใช้งาน เครื่องปิดฝาที่คล้ายกันอื่นๆ ในตลาดไม่มีฟังก์ชันนี้ 7.5 การออกแบบที่คำนึงถึงผู้ใช้:

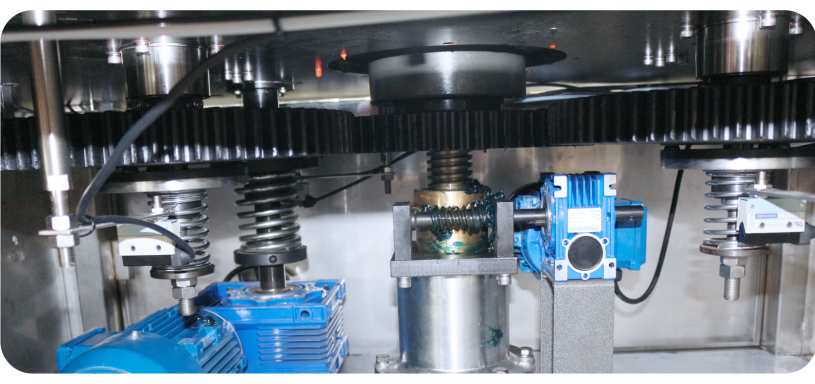

อ้างอิงโครงสร้างการออกแบบของผู้ผลิตเครื่องปิดฝาชั้นนำระดับโลก AROL (ธุรกิจสนับสนุนพิเศษสำหรับเครื่องปิดฝา Krones)รองรับการยกมอเตอร์อัตโนมัติ (หน้าจอสัมผัสหรือปุ่มชี้) + โหมดการยกและปรับแบบกึ่งอัตโนมัติด้วยมือ
การปรับข้อกำหนดสะดวกและรวดเร็ว ปัจจุบันเครื่องปิดฝาที่คล้ายกันในตลาดมีเพียงแบบปรับด้วยมือเท่านั้น ไม่มีฟังก์ชันยกอัตโนมัติ หรือใช้สายพานสามเหลี่ยม ไม่สามารถยกด้วยมือได้เมื่อไม่มีกำลัง การปรับจะยุ่งยากกว่า 7.6 เครื่องทั้งระบบใช้การกำหนดค่าSchneider ของฝรั่งเศสระบบควบคุมอิเล็กทรอนิกส์แบบบูรณาการ เสถียรภาพ ความน่าเชื่อถือ ความปลอดภัย เป็นมิตรต่อสิ่งแวดล้อม ใช้พลังงานต่ำ
7.7 ระบบจัดการฝาตรวจจับด้วยโฟโตอิเล็กทริก การปรับที่ง่ายและเสถียร อัตราการผ่านสูง ตัวยืดฝาขนาดใหญ่พิเศษ ความจุในการจัดเก็บฝามากขึ้น ตัวยืดฝาที่เสถียรยิ่งขึ้น
7.8 สามารถเพิ่มฟังก์ชันการเติมไนโตรเจนก่อนการขันฝา และท่อที่เตรียมไว้สามารถเชื่อมต่อกับแหล่งไนโตรเจนของลูกค้าได้(ฟังก์ชันนี้เป็นทางเลือก)
