สถานที่กำเนิด:
China Jiangsu
ชื่อแบรนด์:
JWIM
หมายเลขรุ่น:
ซีซี300-2-2
CC300-2-2 เครื่องบรรจุของเหลวตามน้ำหนักแบบกำหนดปริมาณคงที่
1. บทนำ
เครื่องบรรจุของเหลวตามน้ำหนักแบบกำหนดปริมาณคงที่ รุ่น CC300-2-2 ใช้ระบบชั่งน้ำหนักเพื่อตรวจสอบปริมาณการบรรจุตามเวลาจริง (Real-time) และส่งสัญญาณย้อนกลับไปยังชุดควบคุม ซึ่งจะส่งสัญญาณควบคุมการบรรจุแบบเร็วและช้าตามข้อมูลที่ตั้งไว้ เพื่อให้การบรรจุภาชนะขนาดใหญ่เป็นไปอย่างรวดเร็วและแม่นยำ สามารถตอบสนองความต้องการในการบรรจุของเหลวอัตโนมัติได้หลากหลายชนิด ทั้งแบบมีฟองและไม่มีฟอง ในขณะเดียวกันยังสามารถเปิดฝาและปิดฝาอัตโนมัติได้อีกด้วย
2. ขนาดตัวเครื่อง
3. ข้อมูลภาชนะบรรจุ
การจำแนกประเภท
| ถังเหล็กแบบเปิดฝาเล็ก / ถังเหล็กแบบปิด GB/T325.5-2015 | ถังพลาสติกชนิด B | |
ขนาดถัง (มม.) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
ขนาดช่องบรรจุ (มม.) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| อื่นๆ | L* | 200 | 200 |
4. พารามิเตอร์ทางเทคนิค
| 1 | เส้นผ่านศูนย์กลางปากภาชนะ | Φ55-65 มม. |
| 2 | เส้นผ่านศูนย์กลางภาชนะ | อ้างอิงจากตารางข้อมูลภาชนะบรรจุ *สามารถปรับแต่งตามความต้องการได้ |
| 3 | ช่วงการบรรจุ | 200 ลิตร
|
| 4 | ค่าความละเอียดการชั่ง | 100 กรัม |
| 5 | ความแม่นยำในการบรรจุ | ±0.1% *①
|
| 6 | กำลังการผลิต | 40-45 ถัง/ชั่วโมง (200 ลิตร) *②
|
| 7 | ความสูงในการป้อนผลิตภัณฑ์ | 2198 มม. |
| 8 | แรงดันลม | 0.6-0.8MPa |
| 9 | แหล่งจ่ายไฟ | ~380V 50Hz/3KW |
| 10 | ขนาดภายนอก | 1800×1760×3255 มม. (ยาว×กว้าง×สูง) |
| 11 | น้ำหนัก | ประมาณ 1200 กก. |
*① ความแม่นยำที่ระบุคือความแม่นยำจากการทดสอบด้วยน้ำก่อนที่อุปกรณ์จะออกจากโรงงาน
ความแม่นยำในการบรรจุจริงอาจแตกต่างกันเนื่องจากผลกระทบของความหนืดของวัสดุของลูกค้า อุณหภูมิ ความเสถียรของแรงดันขาเข้า และสภาพหน้างานอื่นๆ
*② กำลังการผลิตที่ระบุอ้างอิงจากการทดสอบกำลังการผลิตด้วยน้ำก่อนที่อุปกรณ์จะออกจากโรงงาน
ความเร็วในการบรรจุจริงขึ้นอยู่กับแรงดันและอัตราการไหลของท่อส่งขาเข้าที่หน้างานของลูกค้า
ปัจจัยด้านความหนืดของสารและฟองมีความแตกต่างกัน ความแตกต่างในข้อกำหนดการกำหนดค่า เช่น การบรรจุเหนือผิวของเหลว ใต้ผิวของเหลว และก้นภาชนะ จะส่งผลต่อกำลังการผลิตจริงด้วย
5. การกำหนดค่าอุปกรณ์ไฟฟ้า
| ลำดับ | ชื่ออุปกรณ์ | ยี่ห้อ | |
| 1 | ระบบชั่งน้ำหนัก | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | อินเวอร์เตอร์ | Schneider | |
| 5 | เซนเซอร์นับจำนวน | SICK | |
| 6 | สวิตช์ตรวจจับระยะ (Proximity Switch) | Schneider | |
| 7 | เกจวัดแรงดัน | SMC | |
| 8 | กระบอกสูบ | FTEC | |
| 9 | โซลินอยด์วาล์ว | FTEC | |
| 10 | ปุ่มกด | Schneider | |
| 11 | ไฟสัญญาณเตือน | Schneider | |
| 12 | เซอร์กิตเบรกเกอร์ | Schneider |
6. ข้อดีและจุดเด่น
6.1. กระบวนการทำงาน: วางถังด้วยมือ——ป้อนถังอัตโนมัติ——เปิดฝาอัตโนมัติ——บรรจุตามน้ำหนักอัตโนมัติ——ปิดฝาอัตโนมัติ——ลำเลียงถังออกอัตโนมัติ (หมายเหตุ: หลังจากเปิดฝาแล้ว ฝาจะถูกส่งไปเตรียมพร้อมที่สถานีปิดฝาผ่านสายพานลำเลียงฝา)
6.2. กลไกการป้อนถัง การแยกถัง และการกั้นถัง ใช้กระบอกสูบทั้งสองด้านดันกลไกก้านต่อเพื่อให้การแยกถังและการกั้นถังเปล่ามีความแม่นยำและมั่นคง เมื่อการบรรจุเสร็จสิ้นและถังที่บรรจุเต็มถูกลำเลียงไปยังสถานีถัดไป กระบอกสูบกั้นถังจะหดกลับและถังเปล่าจะเข้าสู่เครื่องบรรจุ
6.3. ถังเปล่าสองใบจะเข้าสู่เครื่องจักรแบบรวมเป็นชุดเดียวกัน ถังจะถูกจัดตำแหน่งโดยลูกกลิ้ง เปิดฝาอัตโนมัติ หัวบรรจุจะเล็งตรงไปยังปากถังโดยอัตโนมัติ หัวบรรจุเคลื่อนตัวลง ทำการบรรจุแบบเร็วและช้า หัวบรรจุยกขึ้นหลังบรรจุเสร็จ ปิดฝาอัตโนมัติ ถังที่บรรจุแล้วจะเคลื่อนออกและนำถังเปล่าเข้ามาแทนที่
6.4. ระบบเปิดฝาและปิดฝาอัตโนมัติ: สามารถเปิดฝาและปิดฝาถังได้โดยอัตโนมัติ (ฝากันน้ำจำเป็นต้องดำเนินการด้วยตนเอง)
6.5. ใช้วาล์วบรรจุแบบเร็วและช้าเพื่อรับประกันความแม่นยำในการบรรจุโดยไม่ส่งผลกระทบต่อความเร็วการบรรจุโดยรวม ด้วยกลไกหัวบรรจุแบบจุ่มดำลงไป จึงสามารถบรรจุได้ทั้งเหนือผิวของเหลวหรือใต้ผิวของเหลว เหมาะสำหรับการบรรจุผลิตภัณฑ์ที่ไม่มีฟองหรือมีฟองเล็กน้อย
6.6. ความแม่นยำสูง: การบรรจุด้วยระบบชั่งน้ำหนัก (เซนเซอร์ชั่งน้ำหนัก Mettler Toledo จากสหรัฐอเมริกา) เพื่อให้มั่นใจในความแม่นยำของการบรรจุระดับสูง

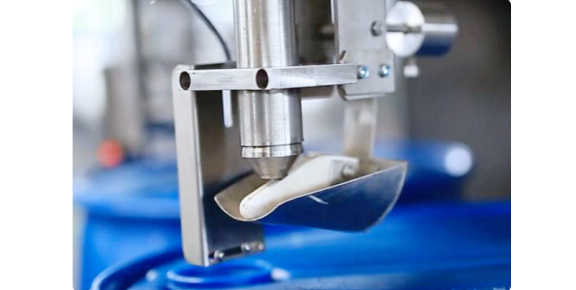

6.7. หัวบรรจุติดตั้งถ้วยรับของเหลวแบบหมุนได้ หลังจากบรรจุเสร็จ ถ้วยรับของเหลวจะรองรับวัสดุตกค้างที่หัวบรรจุเพื่อป้องกันไม่ให้ผลิตภัณฑ์รั่วหยดและปนเปื้อนภาชนะ
6.8. เครื่องจักรใช้ระบบควบคุม Schneider จากประเทศฝรั่งเศส เพื่อควบคุมเสถียรภาพในการทำงาน ขณะเดียวกันระบบควบคุมยังประหยัดพลังงาน เมื่อเปรียบเทียบกับแบรนด์ทั่วไปที่ผู้ผลิตรายอื่นใช้ ระบบควบคุม Schneider จากฝรั่งเศสมีระดับการป้องกันสูง มีความน่าเชื่อถือและระดับความปลอดภัยที่เสถียร มีอายุการใช้งานยาวนาน โดยเฉพาะอย่างยิ่งมีข้อได้เปรียบมากกว่าในการอัปเกรดและปรับเปลี่ยนในอนาคต
6.9. มีการสำรองช่องระบายอากาศไว้ที่ด้านบนของเครื่องจักร ซึ่งสามารถเชื่อมต่อกับระบบเบี่ยงทิศทางลม/ดูดอากาศของลูกค้าเพื่อรักษาสภาพแวดล้อมการผลิตในโรงงาน
6.10. มีหลายสถานีการทำงาน: จากประสบการณ์ในตลาดหลายปี เครื่องจักรสามารถแยกขั้นตอนการเปิดฝา การปิดฝา และการบรรจุออกจากกัน โดยแต่ละการทำงานจะทำงานแยกจากกัน เพื่อให้ได้ประสิทธิภาพสูง มีความแม่นยำ และไม่มีความคลาดเคลื่อน
