สถานที่กำเนิด:
China Jiangsu
ชื่อแบรนด์:
JWIM
หมายเลขรุ่น:
GXT1000-4CK
GXT1000-4CKVอุปสรรคSการค้นหาFโรค& Cการใช้ Mโรคสะเก็ดเงิน
1.คําแนะนํา
อุปกรณ์นี้ใช้วิธีการติดต่อทางสายตาสําหรับการตั้งตําแหน่งปากกระบอก การออกแบบโครงสร้างอัตโนมัติสูงซึ่งลดแรงงานของผู้ประกอบการและมลพิษสิ่งแวดล้อมได้มากสามารถตอบสนองความต้องการของการเติมเต็มอัตโนมัติของหลายชนิดของเหลว และสามารถตอบสนองการเติมเต็มของเหลวที่ไม่เป็นฟองและฟอง
มันใช้วิธีการชั่ง เพื่อติดตามปริมาณการเติมปัจจุบันในเวลาจริง และการตอบสนองต่อตัวควบคุมซึ่งออกสัญญาณควบคุมการเติมเร็วและช้าตามข้อมูลที่ตั้งไว้เพื่อให้เกิดการเติมเร็วและแม่นยําสําหรับคุณสมบัติการเติมที่ใหญ่กว่า.
2.ข้อมูลการเติมถัง
| ประเภทสินค้า | กลองเหล็กเปิดและปิดขนาดเล็ก GB/T325.5-2015 | กลองพลาสติก B GB18191-2008 | |
| ขนาดกระบอก ((มม) | D * | 575 ± 2 | 580 ± 10 |
| D1* | 560±5 | 580 ± 10 | |
| D3 | 575 ± 2 | 470 ± 10 | |
| H1* | 885±10 | 900 ± 10 | |
| h2* | 19±1 | - | |
| ขนาดช่องฉีด ((มม) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| อื่นๆ | ความจุ L* | 200 | 200 |
3.ข้อมูลการเติมถัง
| ชื่อ | Pอาราเมทr | Rสัญลักษณ์ |
| ปริมาตรนาม (L) | 1000 | |
| ปริมาตรนาม (L) | 1050 | |
| ความยาว (mm) | 1200 | |
| ความกว้าง (mm) | 1000 | |
| ความสูงกับตู้ (มม.) | 1160 | |
| กว้างของช่องออกเติม (mm) | 150 | |
| กว้างของช่องออก (mm) | 50 | |
| การเปิดฟอร์ค (mm) | 100 | |
| ใบหมาย (ชิ้น) | 1 | |
| น้ําหนักของบรรจุภัณฑ์ภายใน (kg) | 14.0 | |
| น้ําหนักรวม (kg) | ~ 54 |
4.ปริมาตรเทคนิค
| 1 | ระยะการเติม | 200-1000 กิโลกรัม |
| 2 | มูลค่าระดับ | 200 กรัม |
| 3 | ความแม่นยําในการเติม | < ± 1 ‰ * 1 |
| 4 | ความเร็วในการเติม | 200L: ≤35 BPH 1000L: ≤9BPH* 2 |
| 5 | รายละเอียดของปริมาตรฐาน | 200 บาเรลΦ50-Φ70 มิลลิเมตร กล่องถังน้ําหนักΦ150-Φ200 มิลลิเมตร |
| 6 | กว้างถังที่ใช้ได้ | 200 บาร์เรล:550-600 มิลลิเมตร,ถังตัน:1000 × 1200 × 1100 มิลลิเมตร |
| 7 | ความสูงของถัง | 900-1100 มม. |
| 8 | ระยะอุณหภูมิบริเวณ | 0-40°C |
| 9 | ความชุ่มชื้น | 56-78%, ไม่ประปา |
| 10 | พลังงาน | ~380V 50Hz/5KW |
| 11 | ความดันอากาศ | 0.6-0.8MPa |
| 12 | ความ กดดัน ทาง วัตถุ | ≤0.2MPa |
| 13 | ความสูงของการเปิดอาหาร | 2830 มม. |
| 14 | กว้างของช่องอาหาร | Dn50 แฟลนส์มาตรฐาน |
| 15 | มิติรวม | 2500 × 2600 × 3600 มม ((LxWxL) |
*1ความแม่นยําที่ติดป้ายคือความแม่นยําของการทดสอบน้ํา ก่อนที่อุปกรณ์จะออกจากโรงงาน
ความแม่นยําในการเติมที่แท้จริงจะแตกต่างกันเนื่องจากความแน่นของวัสดุของลูกค้า อุณหภูมิ ความมั่นคงของความดันเข้าและสภาพของสถานที่อื่น ๆ
* 2 ความจุที่ติดป้ายขึ้นอยู่กับอุปกรณ์ ก่อนออกจากโรงงาน
ความเร็วในการเติมที่แท้จริงเนื่องจากความดันท่อที่เข้าถึงสถานที่ลูกค้า ขนาดการไหล ความเร็วในการเติมที่แท้จริงแตกต่างกันเนื่องจากความดันท่อที่เข้าถึงสถานที่ลูกค้า ขนาดการไหลความแน่นของวัสดุและฟอง,
การเติมเต็มบนพื้นผิวของเหลวและการเติมเต็มใต้พื้นผิวของเหลว, การเติมเต็มที่ด้านล่างของกระบอกและความต้องการการตั้งค่าอื่น ๆ ยังจะส่งผลต่อความจุจริง
5.การตั้งค่าไฟฟ้า
| SN สาธารณรัฐ | ชื่อ | ยี่ห้อ | ภาพ |
| 1 | ระบบชั่ง | METTLER โตเลโด | |
| 2 | PLC | ชไนเดอร์ | |
| 3 | หน้าจอสัมผัส | ชไนเดอร์ | |
| 4 | อินเวอร์เตอร์ | ชไนเดอร์ | |
| 5 | การนับแสงไฟฟ้า | โรค | |
| 6 | เครื่องเปลี่ยนความใกล้ชิด | ชไนเดอร์ | |
| 7 | เครื่องปรับความดัน | SMC | |
| 8 | วาล์วโซเลนอยด์ | FTEC | |
| 9 | ปุ่ม | ชไนเดอร์ | |
| 10 | ไฟเตือน | ชไนเดอร์ | |
| 11 | เครื่องตัด | ชไนเดอร์ |

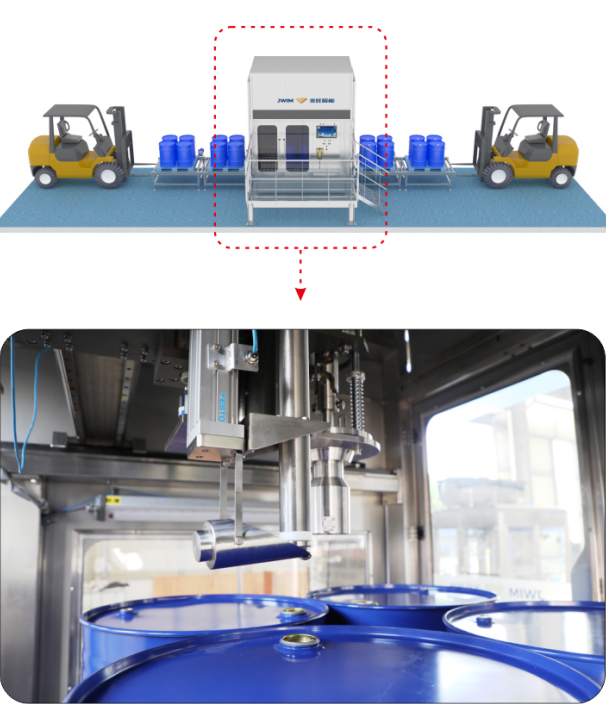

6.200L ช่องการเติม
พาเล็ต 4 ถังว่างในเครื่องบรรจุ ภาพค้นหาทางอัตโนมัติสําหรับปากที่จะปลดหมวก เติมหัวสูงช้า, จํานวนของวาล์วปิด, เติมหัวขึ้น การค้นหาอัตโนมัติสําหรับปากของหมวก, ถังเต็มออก, ถังว่างใน

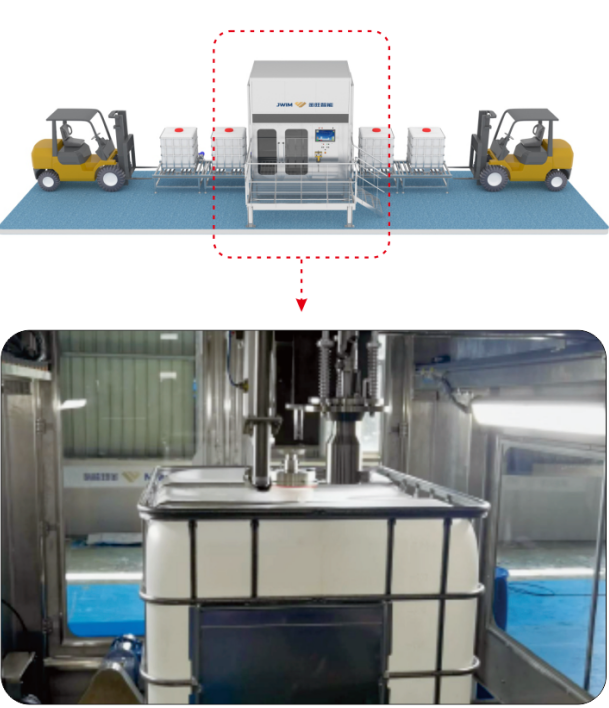

7.ธนูตัน ช่องการเติม
พาเล็ตของถังว่างเดียวในเครื่องบรรจุตําแหน่ง การค้นหาทางสายตาอัตโนมัติสําหรับปากที่จะถอนหมวกสูงช้า, จํานวนของวาล์วปิด, เติมหัวขึ้น, การค้นหาอัตโนมัติสําหรับปากของหมวก, ถังเต็มออกจากถัง, ถังว่างใน
8.
ข้อดี
8.1ความแม่นยําสูง:ใช้ระบบชั่งและเติม(อเมริกัน METTLER TOLEDO เซลล์ภาระ)ให้ความแม่นยําสูงของการเติมและการวัด

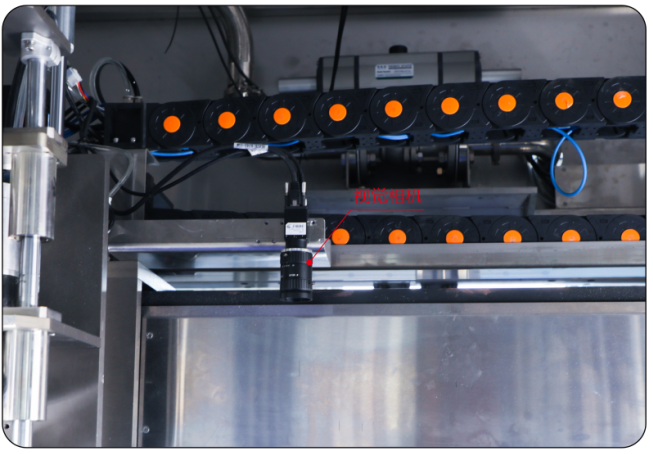

8.2การตั้งตําแหน่งทางสายตาและการติดต่อ:ถังเดียวหรือพัลเล็ตของสี่ถังไปยังสถานีเติมน้ํา ผ่านกล้องอุตสาหกรรมเพื่อหาปากที่จะถอดปลาย, เติม, ปิด

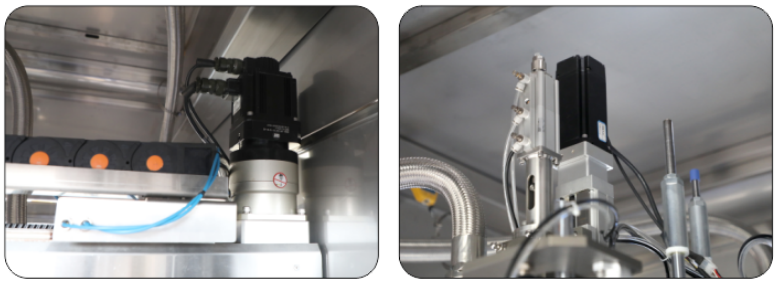

8.3การตั้งตําแหน่งอย่างแม่นยํา:การปรับแปลงและการยกของหัวเติมแบบแนวราบและแนวตั้งถูกควบคุมโดยเซอร์โวมอเตอร์เพื่อให้แน่ใจว่าอัตราการผ่านโดยรวม

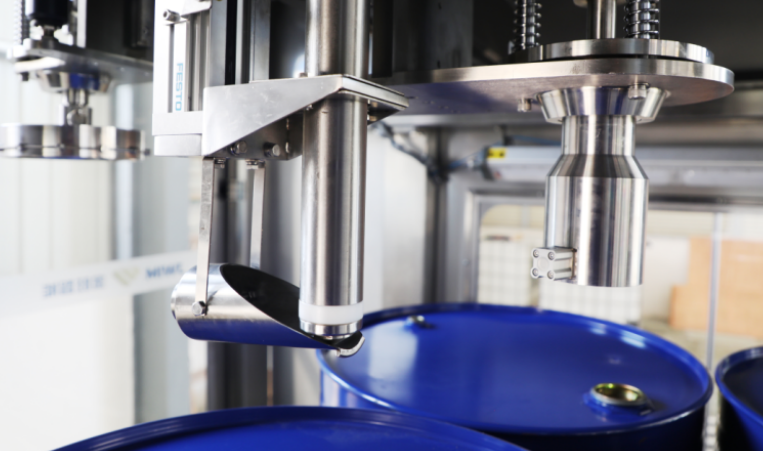

8.4การใช้งานทั่วไป:การเติมและปิดใช้โครงสร้างแบบหนึ่งสองตัว, นั่นคือหัวเติมหนึ่งหัว, หัวปิดหนึ่งหัวสําหรับกลอง 200 ลิตรและหัวปิดหนึ่งหัวสําหรับกลองตัน, ซึ่งสามารถตอบสนองความต้องการของแต่ละชนิดกลอง
8.5ไม่มีการไหลหลังจากที่การเติมเต็มเสร็จสิ้น กล่องรับของเหลวจะรวบรวมวัสดุที่เหลือบนหัวเติมโดยอัตโนมัติ เพื่อให้แน่ใจว่าไม่มีการไหลในระบบเติมเต็ม

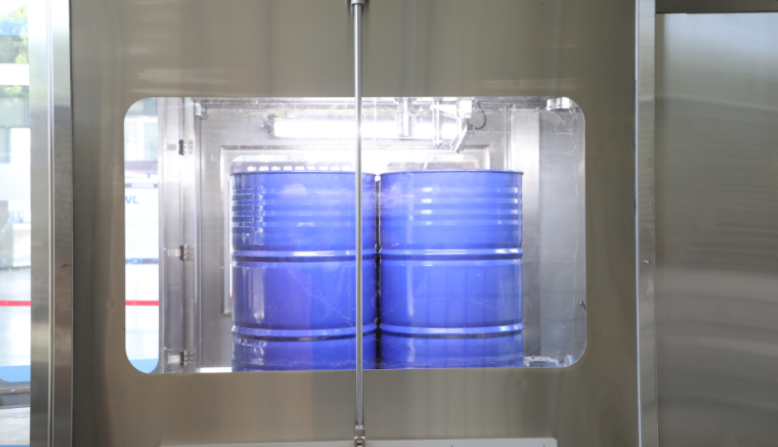

8.6ประตูเลื่อนอัตโนมัติ:เมื่อกลองว่างถูกขนส่งบนกลองม้วน ประตูเลื่อนจะเปิดโดยอัตโนมัติ และกลองว่างจะถูกขนส่งไปยังสถานีตรวจปากอัตโนมัติ
8.7 ใช้ความเร็วในการเติมที่เร็วและช้า เพื่อให้แน่ใจว่าความแม่นยําของการวัดโดยไม่ส่งผลต่อความเร็วในการเติมทั้งหมด ด้วยกลไกการดําน้ําโมดูล ใช้การเติมบนหรือใต้พื้นผิวของของเหลวเหมาะสําหรับการเติมของวัสดุที่ไม่เป็นฟองหรือมีฟองบาง.
8.8 หัวเติมมีฟังก์ชันเตือนการชนกระบอก ซึ่งเตือนบุคลากรที่ทํางานในสนามให้ปรับในเวลาที่ถูกต้องหัวปิดถูกออกแบบด้วยพัฟเฟอร์ยืดหยุ่นและการตั้งตําแหน่งตัวเองซึ่งช่วยเพิ่มอัตราการผ่าน

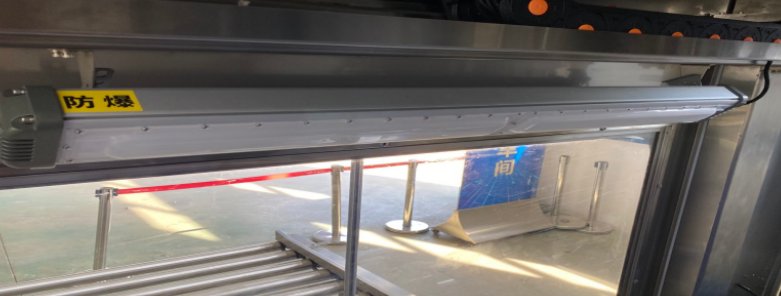

8.9 เครื่องจักรหลักมีระบบประกายกันระเบิด ซึ่งสะดวกสําหรับบุคลากรในการทํางานในเวลากลางคืน และตอบสนองความต้องการในการป้องกันระเบิดในเวลาเดียวกัน
8.10 เครื่องจักรทั้งตัวใช้ระบบควบคุมไฟฟ้า Schneider ล่าสุดด้วยการควบคุมที่มั่นคง และการใช้พลังงานที่ค่อนข้างต่ํา
