สถานที่กำเนิด:
China Jiangsu
ชื่อแบรนด์:
JWIM
หมายเลขรุ่น:
ซีซีจี5000-8TJ
1. บทนำ

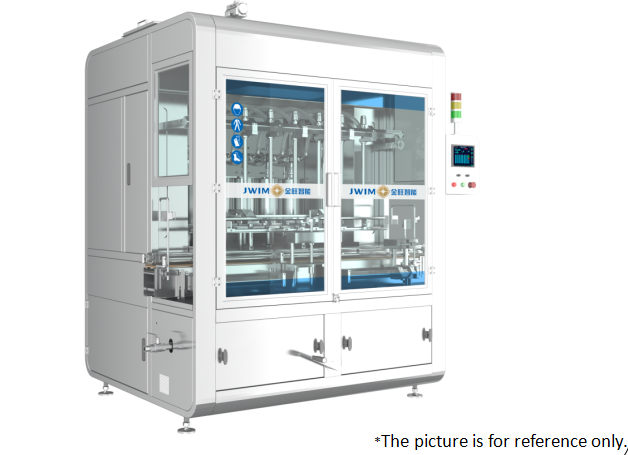

เครื่องบรรจุลูกสูบอัจฉริยะ CCG5000-8TS เหมาะสำหรับการบรรจุผลิตภัณฑ์ประเภทน้ำ อิมัลชัน น้ำมันแขวนลอย สารแขวนลอย และวัสดุที่มีความหนืดสูงทุกชนิด
เครื่องทั้งชุดมีโครงสร้างแบบอินไลน์ ขับเคลื่อนด้วยเซอร์โวมอเตอร์ หลักการวัดปริมาตรเพื่อการบรรจุ ทำให้ได้ปริมาณการบรรจุที่มีความแม่นยำสูง ควบคุมด้วย PLC หน้าจอสัมผัสแบบแมน-แมชชีน การทำงานของเครื่องทั้งชุดสะดวกและเข้าใจง่าย เครื่องทั้งชุดใช้โครงสร้างโค้ง ซึ่งทั้งสวยงามและสง่างาม
2. ขนาดเครื่องจักร
3. พารามิเตอร์ทางเทคนิค
| 1 | กำลังการผลิต |
1000ml: ≤1800BPH 5000ml:≤800BPH *กำลังการผลิตแตกต่างกันไปตามผลิตภัณฑ์ ถัง และลักษณะของผลิตภัณฑ์ |
| 2 | ขนาดขวดที่ใช้ได้ |
ขวดกลม: Φ80-140mm ความสูง:140-340mm ขวดแบน: ยาว:80-200mm กว้าง:80-140mm สูง:140-340mm |
| 3 | ปริมาณการบรรจุ |
1000-5000ml *ช่วงการบรรจุแตกต่างกันไปตามลักษณะของผลิตภัณฑ์และการป้อนผลิตภัณฑ์ |
| 4 | ความแม่นยำในการบรรจุ |
1000ml:±3g ; 5000ml:±5g *ความแม่นยำแตกต่างกันไปตามผลิตภัณฑ์ ถัง และลักษณะของผลิตภัณฑ์ |
| 5 | ความสูงการป้อนผลิตภัณฑ์ | 2550mm |
| 6 | เส้นผ่านศูนย์กลางการป้อนผลิตภัณฑ์ | DN40 |
| 7 | เส้นผ่านศูนย์กลางหัวฉีดบรรจุ | Φ26mm |
| 8 | เส้นผ่านศูนย์กลางปากขวดขั้นต่ำ | ≥Φ30mm |
| 9 | แรงดันลม | 0.6-0.8MPa |
| 10 | แหล่งจ่ายไฟ | ~380V 50Hz/2.2KW |
| 11 | ขนาดภายนอก | 2365×1600×2750mm(ยาว×กว้าง×สูง) |
| 12 | น้ำหนัก | ประมาณ 1920kg |
4. การกำหนดค่าทางไฟฟ้า
| SN | ชื่อ | ยี่ห้อ | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | อินเวอร์เตอร์ | Schneider | |
| 4 | ระบบเซอร์โว | Schneider | |
| 5 | เซ็นเซอร์นับ | SICK | |
| 6 | สวิตช์พรอกซิมิตี้ | Schneider | |
| 7 | สวิตช์เปิด/ปิด | Schneider | |
| 8 | มาตรวัดแรงดัน | SMC | |
| 9 | กระบอกสูบ | FTEC | |
| 10 | วาล์วโซลินอยด์ | FTEC | |
| 11 | ปุ่มกด | Schneider | |
| 12 | ไฟสัญญาณเตือน | Schneider | |
| 13 | เบรกเกอร์วงจร | Schneider |
5. กระบวนการทำงาน
6. ข้อดี
6.1. ใช้กันอย่างแพร่หลายสำหรับการบรรจุอัตโนมัติขนาด 1-5 ลิตรในอุตสาหกรรมเคมีเกษตร เคมีภัณฑ์ ปุ๋ย ผลิตภัณฑ์ดูแลส่วนบุคคล น้ำมัน และอุตสาหกรรมที่เกี่ยวข้องอื่นๆ
6.2. หน่วยบรรจุใช้โครงสร้างลูกสูบแบบถอดได้ หน้าจอสัมผัสทำงานได้ด้วยการคลิกเพียงครั้งเดียว สามารถปล่อยผลิตภัณฑ์ในถังออกจนหมด หลีกเลี่ยงการปนเปื้อนข้ามได้อย่างมีประสิทธิภาพ โครงสร้างนี้ยังทำให้การเปลี่ยนแหวนซีลง่ายขึ้น
6.3. Jinwang ใช้การควบคุมโปรแกรม PLC, ระบบขับเคลื่อนเซอร์โวมอเตอร์ สายพานซิงโครนัส + กลไกยกสกรูคู่ที่ส่งกำลังได้อย่างเสถียร รับประกันความแม่นยำสูงของการเคลื่อนที่ของลูกสูบ และบรรลุการบรรจุที่แม่นยำ สายพานไทม์มิ่งใช้ลวดเหล็กฝัง ซึ่งจะไม่ขาด
ปัจจุบัน ผู้ผลิตบรรจุภัณฑ์ชั้นนำในต่างประเทศกำลังใช้โครงสร้างนี้ เมื่อเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกันในตลาด มีการใช้มอเตอร์ธรรมดา + ตัวเข้ารหัส และหลังจากใช้งานเป็นเวลานาน โครงสร้างการส่งกำลังแบบโซ่ โซ่จะเกิดการยืดตัว ซึ่งส่งผลต่อความแม่นยำในการบรรจุและความเสถียรของอุปกรณ์
6.4. มอเตอร์ขับเคลื่อนหัวฉีดบรรจุ ความสูงของหัวฉีดบรรจุสามารถปรับได้บนหน้าจอสัมผัส
6.5. ชิ้นส่วนซีล PTFE ล่าสุดช่วยเพิ่มความทนทานต่อการสึกหรอและอายุการใช้งาน ลดต้นทุนการบำรุงรักษา
6.6. ใช้หัวฉีดบรรจุแบบหล่อชิ้นเดียว รูปร่างดีและอายุการใช้งานยาวนานขึ้น ใช้ท่อ PTFE ที่ทนทานต่อการกัดกร่อนได้ดี เหมาะสำหรับวัสดุที่มีฤทธิ์กัดกร่อนสูง
6.7 เครื่องทั้งชุดใช้โครงสร้างสแตนเลส 304 ที่มีประสิทธิภาพป้องกันการกัดกร่อนที่สมบูรณ์แบบ ฝาครอบสแตนเลสและประตูแก้วนิรภัยป้องกันอากาศสกปรกระหว่างการบรรจุไม่ให้ปนเปื้อนสิ่งแวดล้อม ในขณะเดียวกัน มีช่องระบายอากาศขนาด Φ120 มม. ที่สงวนไว้ที่ด้านบนของก้านบรรจุ ซึ่งเชื่อมต่อกับระบบดูดอากาศสำหรับระบายแก๊ส
6.8 ระบบควบคุมไฟฟ้าทั้งชุดใช้การกำหนดค่า Schneider ของฝรั่งเศส ระบบควบคุมไฟฟ้าแบบบูรณาการ มีเสถียรภาพ เชื่อถือได้ ปลอดภัย เป็นมิตรต่อสิ่งแวดล้อม และใช้พลังงานต่ำ
6.9 เครื่องบรรจุจะไม่บรรจุเมื่อมีขวดไม่เพียงพอ ในขณะเดียวกัน เครื่องบรรจุมีอุปกรณ์โฟโตอิเล็กทริกที่ประสานงานกันที่ด้านหลัง เมื่อขวดติดขัดเนื่องจากการส่งออกขวดไม่ดี เครื่องจะหยุดการส่งออกขวดโดยอัตโนมัติ และบรรลุฟังก์ชันการเชื่อมโยงกับอุปกรณ์ด้านหลัง
